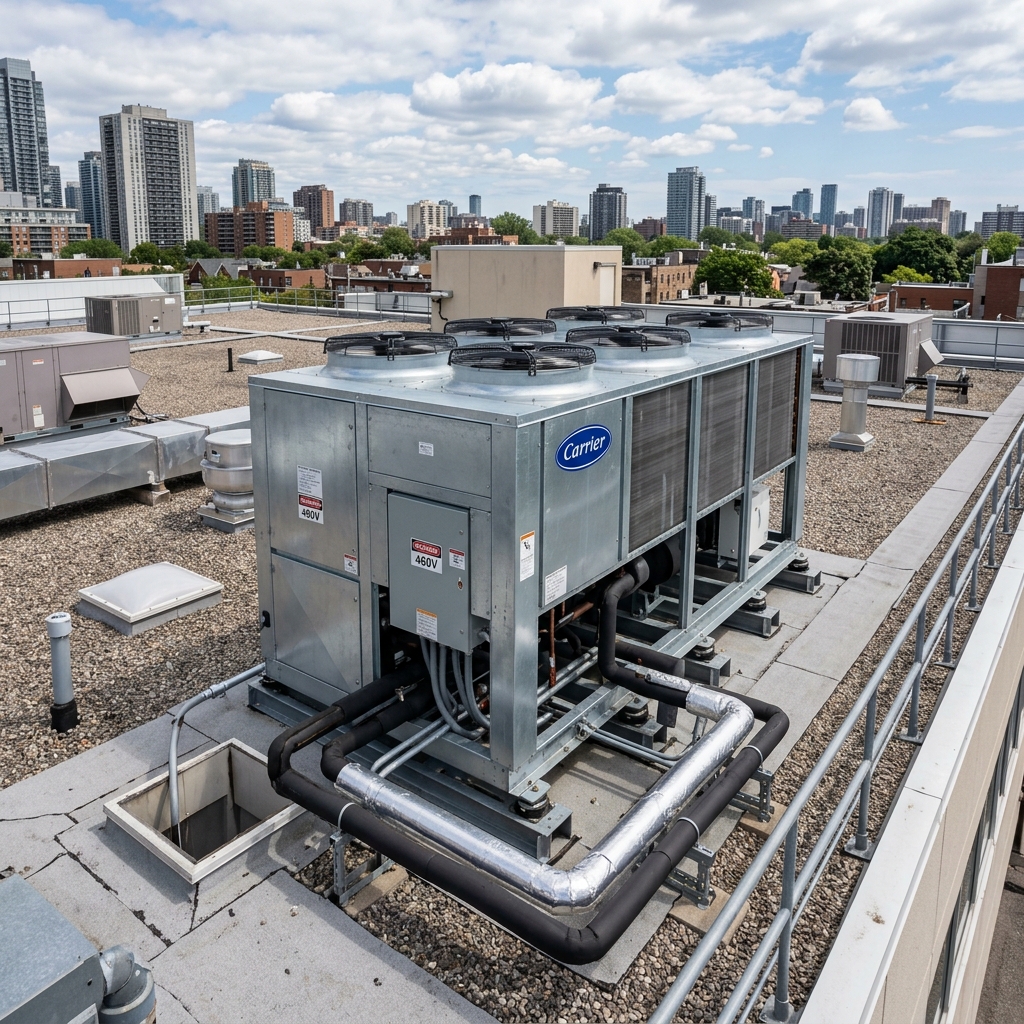

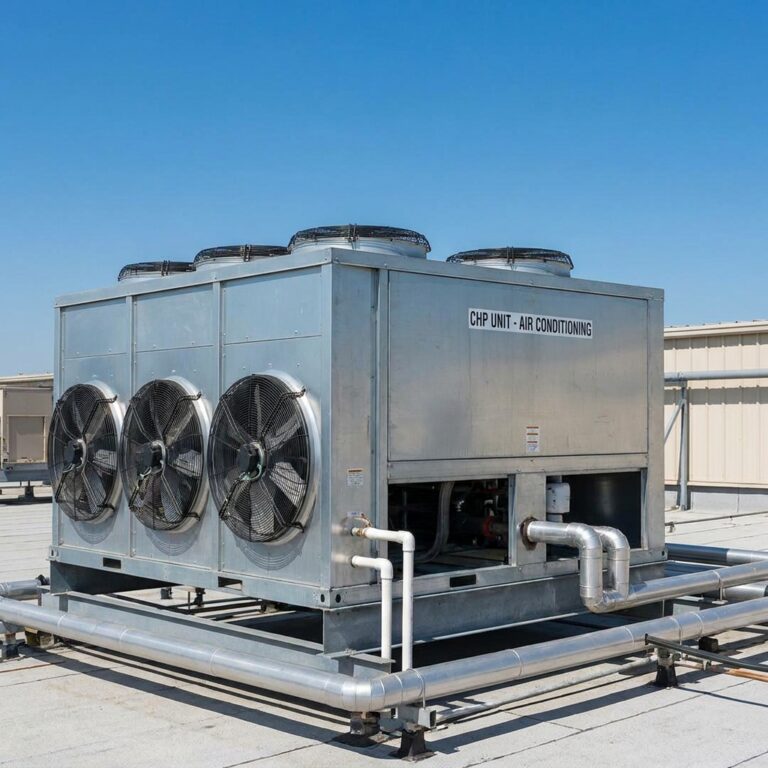

Kältemaschine vibriert
Eine technische Anlage zur Kälteerzeugung erzeugt im Regelbetrieb kontinuierlich dynamische Kräfte. Rotierende Massen in den Kompressoren sowie pulsierende Kältemittelströme rufen mechanische Schwingungen hervor. Diese dynamischen Lasten übertragen sich über die Aufstellpunkte direkt in das Gebäudefundament oder die Tragstruktur.
Es zeigt sich in der Praxis oft ein klares Fehlerbild in der Gebäudetechnik. Die Anlagen stehen auf ungeeigneten Dämpfungselementen. Das Resultat ist eine unzureichende schwingungstechnische Entkopplung. Tieffrequente Erschütterungen breiten sich völlig ungehindert in der Architektur aus.
Für Ingenieure und Fachplaner stellt dieser Zustand ein hohes technisches Risiko dar. Die mechanische Integrität der gesamten Anlage ist gefährdet. Rohrleitungen stehen unter permanenter Wechselbeanspruchung. Mikrorisse in den Anschlussstellen sind die physikalische Konsequenz dieser Belastung.
Gleichzeitig entsteht sekundärer Luftschall in angrenzenden Räumen. Bauteile des Gebäudes werden durch den eingeleiteten Körperschall zum Schwingen angeregt. Eine exakte schwingungstechnische Auslegung der Lagerung ist zwingend erforderlich.
Kältemaschine vibriert: Diagnose, Maßnahmen, dauerhafte Lösung
Vibrationen an der Kältemaschine sind ein ernstzunehmendes Warnsignal. Wenn der Kältekompressor plötzlich stärker vibriert, die Anlage dröhnt, unruhig läuft oder neue Geräusche entstehen, liegen die Ursachen häufig bei Unwucht, verschlissenen Lagern, Fehlausrichtung von Wellen und Kupplungen, lockeren Befestigungen oder Resonanzen von Rahmen, Grundrahmen und Fundament. Auch Verdichter, Lüfter, Pumpen, Motoren, Riemenantriebe, Rohrleitungen und der Schaltschrank können Schwingungen eintragen oder verstärken.
STS Schwingungstechnik unterstützt Sie dabei, die Ursache schnell einzugrenzen und passende Maßnahmen umzusetzen. Dazu gehören Schwingungsmessung und Zustandsdiagnose, Auswuchten, Ausrichten, Optimierung der Aufstellung sowie der Einsatz von Schwingungsdämpfern und Entkopplungselementen. Ziel ist es, die Schwingungsübertragung zu reduzieren, Folgeschäden zu vermeiden und Stillstandszeiten zu minimieren.
Für eine schnelle Ersteinschätzung helfen uns Angaben zur Anlagenbauart, Drehzahl, Leistung, Betriebszustand (Teillast, Volllast, Anlauf), zur Aufstellungsart und dazu, wann die Vibrationen auftreten. Wichtig ist auch, ob sich etwas verändert hat, zum Beispiel nach Wartung, Kompressortausch, Umbau oder Standortwechsel.
Warum ist schnelles Handeln gefordert, sobald eine Kältemaschine vibriert?
Die Fehleranalyse muss sofort beginnen, sobald eine Kältemaschine vibriert. Dynamische Unwuchten führen zu einer exponentiellen Belastung aller starr angebundenen Bauteile. Die Betriebssicherheit der gesamten Klimatechnik sinkt durch die mechanische Beanspruchung signifikant.
Eine exakte Definition des physikalischen Problems ist unerlässlich. Das Phänomen, dass eine Kältemaschine vibriert, beschreibt die direkte Übertragung kinetischer Energie von der Erregerquelle auf die Empfängerstruktur. Die Erregerfrequenz der Maschine stimmt in kritischen Fällen mit der Eigenfrequenz der Unterkonstruktion exakt überein.
Dieser physikalische Zustand führt unweigerlich zur Resonanzkatastrophe. Die Schwingungsamplituden verstärken sich gegenseitig. Die Konsequenzen einer fehlerhaften Schwingungsisolierung sind massiv. Bauteilversagen an den empfindlichen Verdichtern tritt auf.
Die Lebensdauer der massiven Lagerahmen verkürzt sich drastisch. Eine fehlende oder falsch dimensionierte elastische Lagerung leitet die Störkräfte zu einhundert Prozent in das Gebäude ein. Anwender stellen fest, dass sich die daraus resultierende Lärmbelästigung in tiefer liegenden Geschossen nicht durch herkömmliche Schallschutzmaßnahmen beheben lässt.
Der Ursprung der akustischen Störung liegt im Körperschall. Nur eine Reduzierung der Schwingungsübertragung direkt an der Quelle bietet eine technische Abhilfe. Die dynamische Steifigkeit der Isolatoren muss exakt auf die Betriebsmasse und die Erregerfrequenz abgestimmt sein.

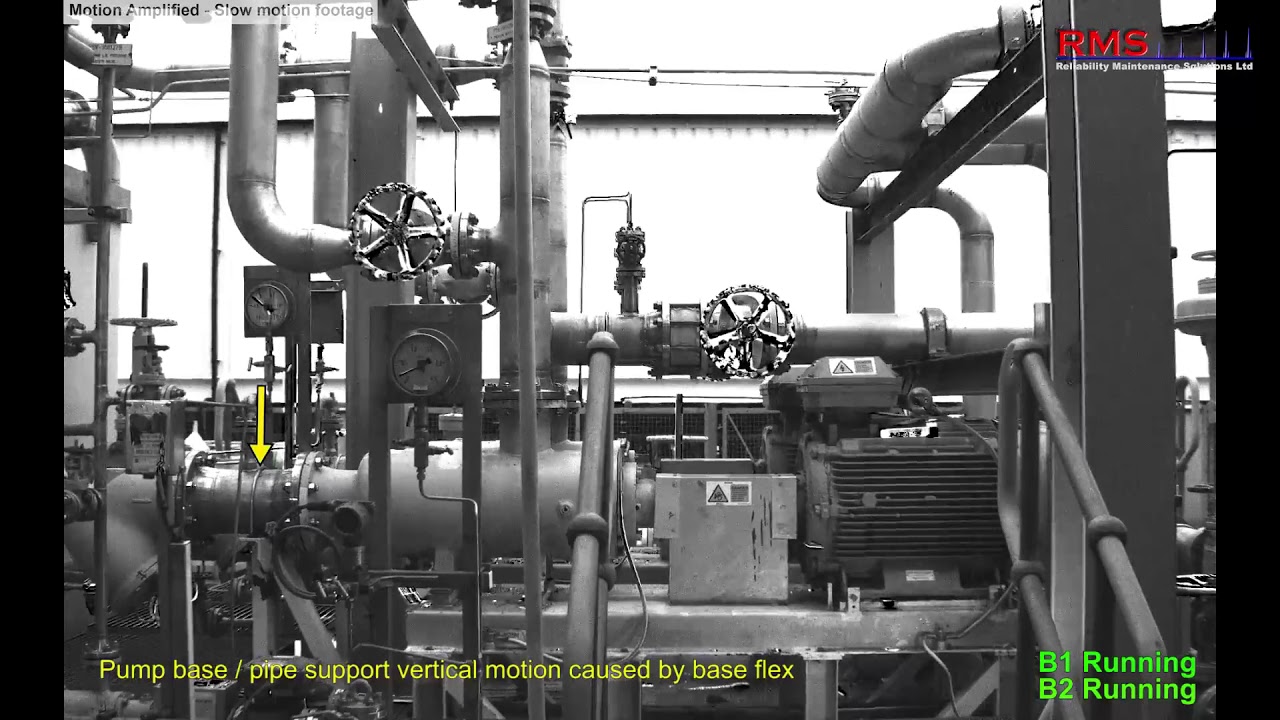

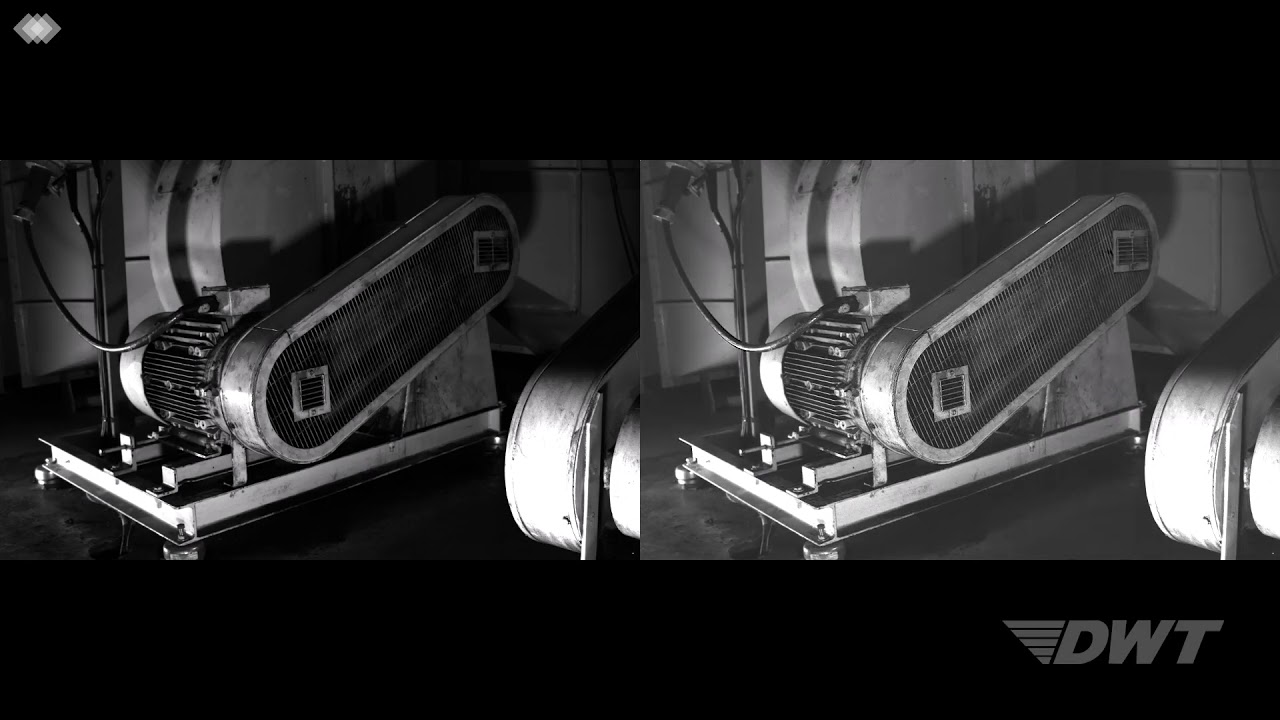

Playlist
4:07
0:33
1:06
0:10
Vorteile der Zusammenarbeit mit STS Schwingungstechnik Schuster GmbH
Analyse und Beratung direkt an der Maschine um die Ursache der Vibrationen exakt zu lokalisieren.
Präzise Berechnungen der Eigenfrequenzen und Auswahl der optimalen Steifigkeiten.
Direktverkauf und Vertrieb von geeigneten Schwingungsdämpfern um Vibrationsprobleme dauerhaft zu lösen.
Ihr direkter Ansprechpartner steht Ihnen bei technischen Rückfragen jederzeit zur Verfügung.
Ein eigenes Lager garantiert Ihnen einen schnellen Versand der benötigten Bauteile.
Mechanische Überbeanspruchung der verbauten Komponenten
Die stetige Wechselbelastung führt zu einer rasanten Materialermüdung. Besonders kritisch sind die genormten Anschlussflansche für die Kältemittel. Die Rohrleitungen schwingen im Betrieb oft gegenläufig zur Anlage.
Es entstehen hohe Biegespannungen in den Metalllegierungen. Diese Spannungen summieren sich über die vielen Betriebszyklen auf. Irgendwann ist die kritische Streckgrenze des Materials überschritten.
Ein Bruch der Leitung ist dann physikalisch unvermeidlich. Der plötzliche Austritt von Kältemittel zieht sehr hohe Reparaturkosten und dokumentierte Umweltschäden nach sich.
Die Transmission von starkem tieffrequentem Schall
Körperschall breitet sich in festen Medien wie Beton extrem verlustarm aus. Die strukturelle Dämpfung von massiven Stahlbetondecken ist physikalisch sehr gering. Die eingeleiteten mechanischen Schwingungen wandern ungedämpft durch das gesamte Gebäude.
Treffen diese Schwingungen auf großflächige Bauteile wie leichte Trockenbauwände, werden sie sofort in messbaren Luftschall umgewandelt. Das menschliche Ohr nimmt diese tiefen Frequenzen als permanentes Brummen wahr.
Dieser Infraschall oder tieffrequente Schall ist extrem störend. Fachleute stufen diese Dauerbelastung zudem als gesundheitlich bedenklich ein.
Wer bietet Hilfe, wenn eine Kältemaschine vibriert?
Sobald eine Kältemaschine vibriert und komplexe schwingungstechnische Fragestellungen aufwirft, ist spezialisiertes Fachwissen zwingend gefragt. Die STS Schwingungstechnik Schuster GmbH tritt hier als kompetenter Partner für planende Ingenieure und ausführende Anlagenbauer auf.
Das Unternehmen ist auf die exakte messtechnische Analyse und die Behebung von Schwingungsproblemen spezialisiert. Die technische Umsetzung einer passenden Lösung beginnt stets mit einer detaillierten Erfassung sämtlicher Systemparameter.
Die STS Schwingungstechnik Schuster GmbH berechnet die erforderliche dynamische Steifigkeit der zu verwendenden Dämpfungselemente präzise. Hierbei fließen Parameter wie die Erregerfrequenz der Kälteanlage, das Gesamtgewicht und die exakte Schwerpunktlage in die Kalkulation ein.
Das Ziel ist eine Abstimmfrequenz der Lagerung, die signifikant unterhalb der tiefsten Störfrequenz der laufenden Maschine liegt. Nur durch dieses genaue Frequenzverhältnis wird ein hoher Isolierwirkungsgrad erreicht.
Die STS Schwingungstechnik Schuster GmbH übernimmt nicht nur die komplizierte theoretische Berechnung. Das Unternehmen organisiert ebenso den direkten Vertrieb der passenden Schwingungsdämpfer. Anwender erhalten somit eine durchgängige technische Lösung aus einer einzigen Hand.
Die Kombination aus theoretischer Auslegung und sofortiger praktischer Produktverfügbarkeit beschleunigt Ihre Projektumsetzung enorm. Die Auswahl der Isolatoren erfolgt völlig objektiv anhand der harten physikalischen Erfordernisse der Anlage.
Elastomerdämpfer kommen bei höheren messbaren Störfrequenzen zum Einsatz. Hochwertige Stahlfederisolatoren werden bei sehr tiefen Frequenzen und extrem hohen statischen Lasten spezifiziert.
Vorteile von STS Schwingungstechnik Schuster GmbH, falls eine Kältemaschine vibriert?
Die Einbindung eines derart spezialisierten Fachbetriebs bietet Planern und Gebäudebetreibern absolute technische Sicherheiten. Folgende Punkte stellen den konkreten Mehrwert der STS Schwingungstechnik Schuster GmbH dar:
Präzise rechnerische Analyse der dynamischen Lasten und Erregerfrequenzen der installierten Anlage.
Fundierte technische Beratung zur exakten Platzierung der Dämpfungselemente unter strenger Berücksichtigung des Schwerpunkts.
Exakte mathematische Berechnung der erforderlichen Federsteifigkeiten für jeden einzelnen Auflagepunkt der Maschine.
Direkter Vertrieb von besonders hochwertigen Isolationskomponenten für den harten industriellen Einsatz.
Schnelles gut sortiertes Lager für eine zeitnahe Belieferung der Baustelle oder der industriellen Produktionsstätte.
Jeder dieser Aspekte trägt aktiv dazu bei, gravierende strukturelle Schäden an Ihrer Anlage abzuwenden. Die mechanische Lebensdauer der teuren Anlagentechnik steigt dadurch messbar an. Die strikte Einhaltung der gesetzlichen Lärmschutzvorgaben nach der gültigen TA Lärm wird rechtssicher gewährt.
Wie sieht ein praktischer Lösungsansatz aus, sobald eine Kältemaschine vibriert?

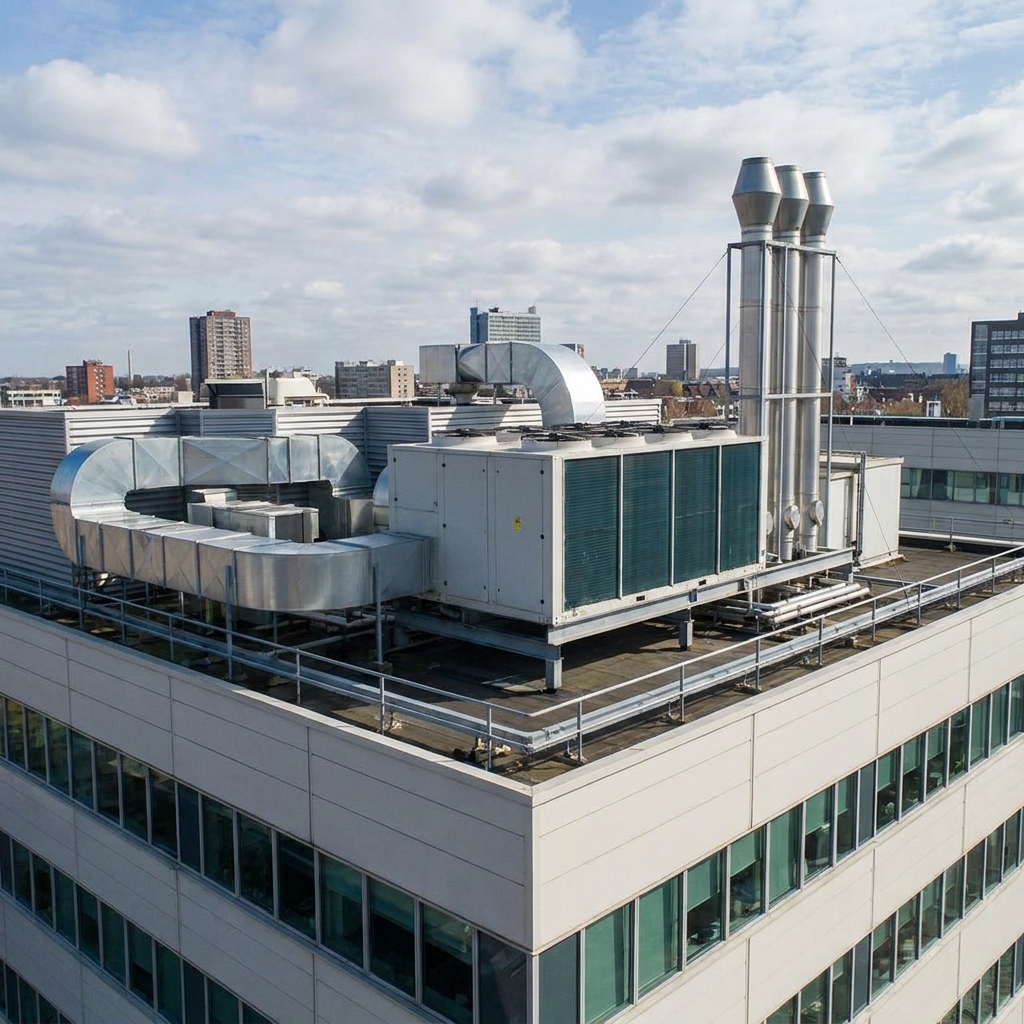

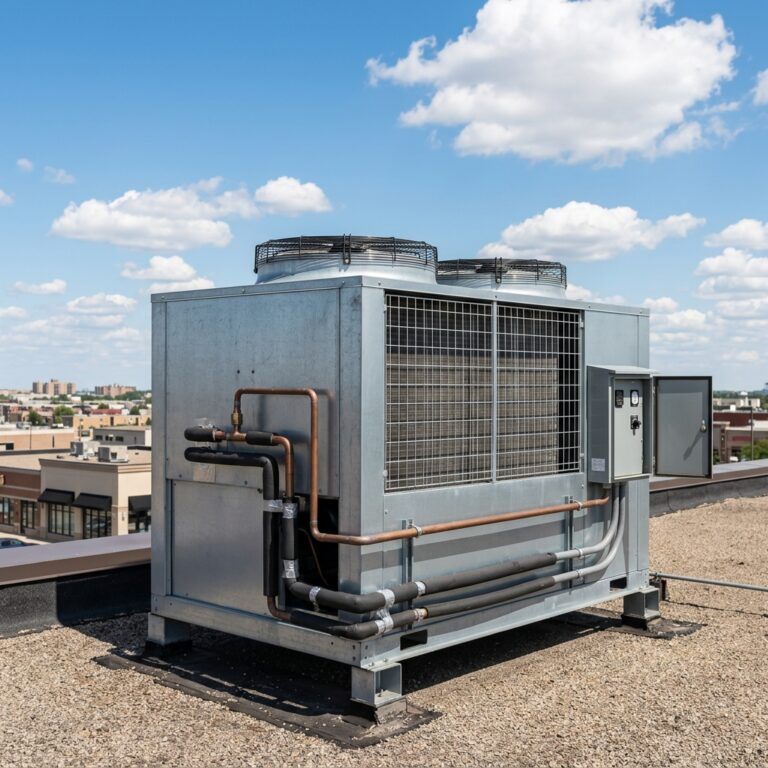

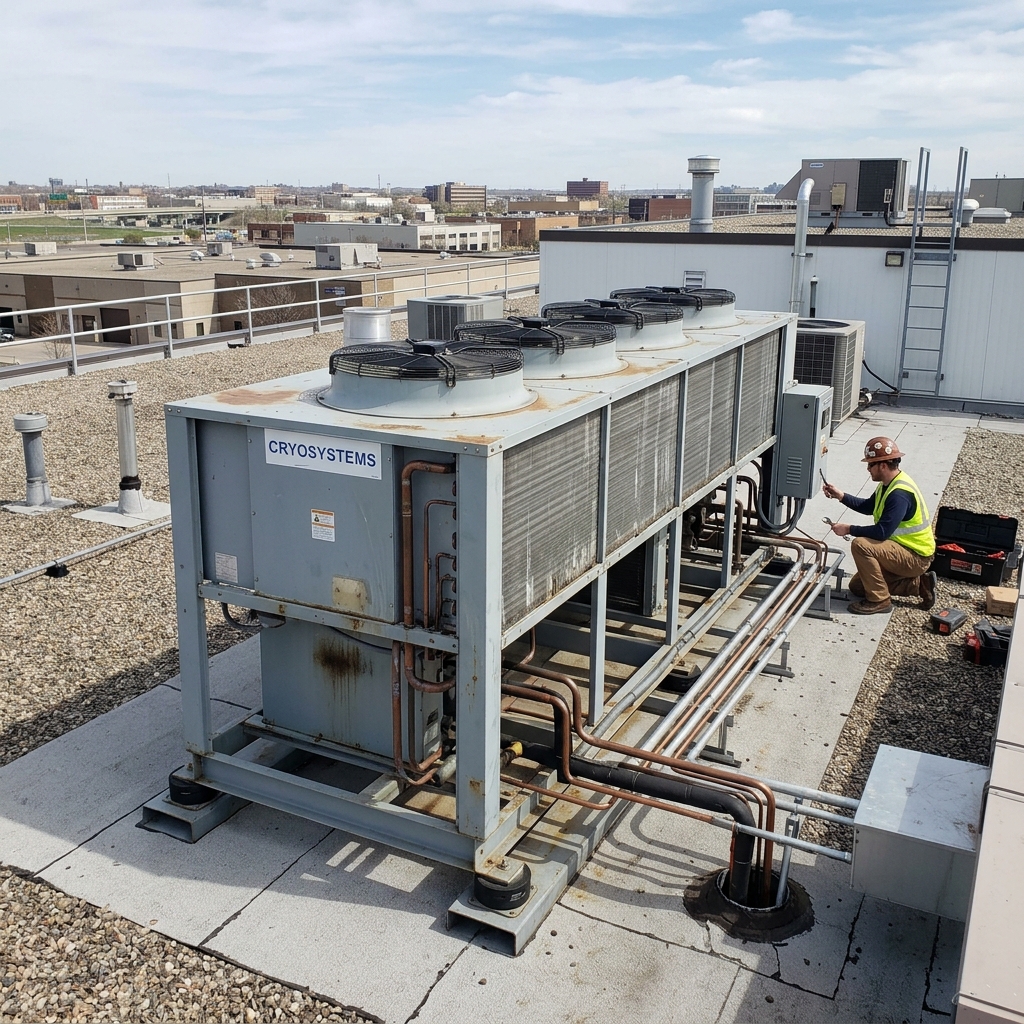

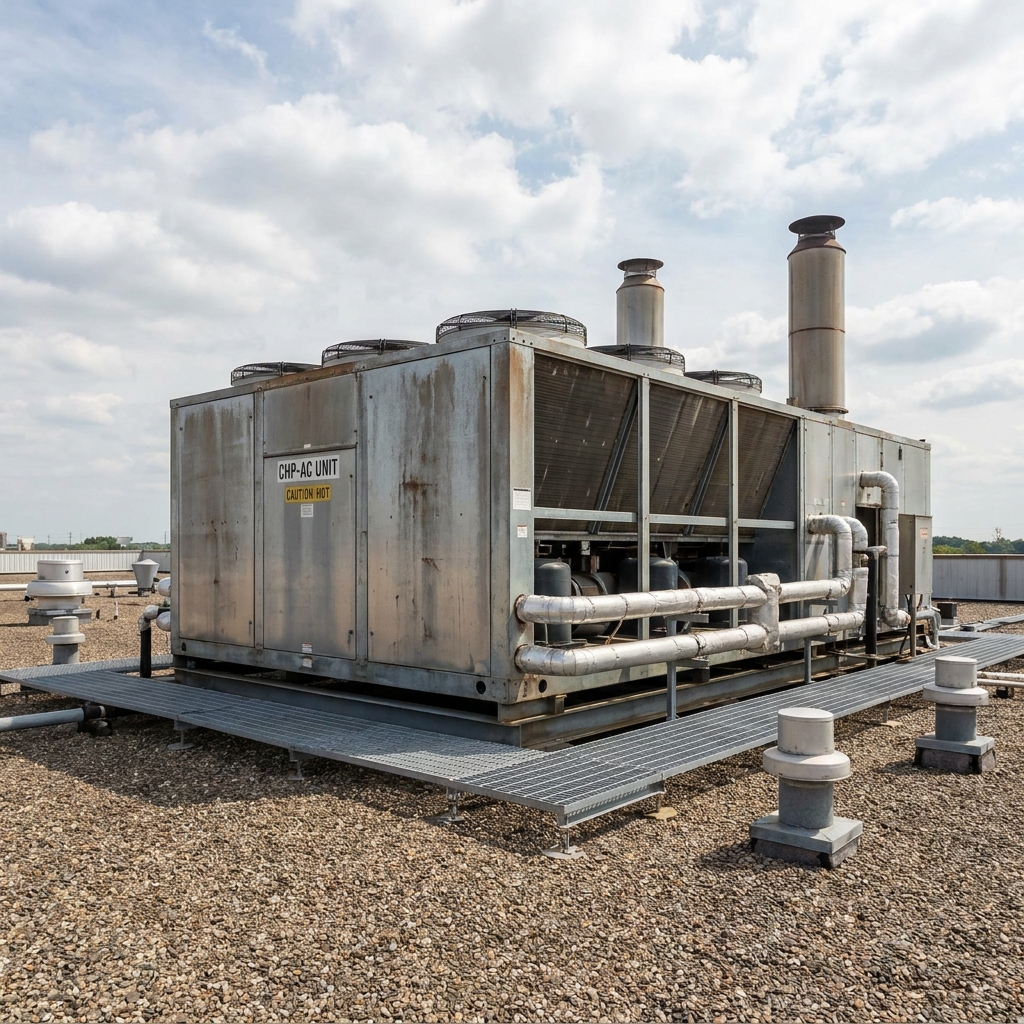

Eine konkrete Fallstudie aus der industriellen Gebäudeklimatisierung veranschaulicht die physikalische Wirksamkeit der getroffenen Maßnahmen sehr deutlich. Auf dem Flachdach eines großen Verwaltungsgebäudes wurde ein wassergekühlter Flüssigkeitskühler neu installiert.
Das statische Gesamtgewicht der Anlage betrug exakt viertausendfünfhundert Kilogramm. Im normalen Betriebszustand zeigte sich ein sehr kritisches Resonanzverhalten. Die Kältemaschine vibriert mit einer dominanten Erregerfrequenz von vierundzwanzig Hertz.
Die Rotordrehzahl des zentralen Verdichters gab diesen kritischen Wert vor. Die ursprüngliche Lagerung des Herstellers bestand aus simplen Gummipuffern mit einer gemessenen Eigenfrequenz von zwanzig Hertz. Das Frequenzverhältnis lag somit bei einem Wert von eins Komma zwei.
Physikalisch betrachtet befand sich das System extrem nah am zerstörerischen Resonanzbereich. Es kam zu einer massiven Schwingungsverstärkung. Der eingeleitete Körperschall führte in den direkt darunter liegenden Büroräumen zu einem hohen Schalldruckpegel von fünfundfünfzig Dezibel.
Dieser Wert lag weit über den gesetzlich zulässigen Grenzwerten für Arbeitsplätze. Die STS Schwingungstechnik Schuster GmbH berechnete die Lagerung der Anlage komplett neu. Die Analyse der Koordinaten zeigte eine stark asymmetrische Lastverteilung auf.
Auf der Seite des Verdichters lag eine doppelt so hohe statische Flächenlast vor wie auf der gegenüberliegenden Seite des Wärmetauschers. Es wurden sofort maßgeschneiderte Federisolatoren für das Projekt spezifiziert.
Die Dämpfer direkt unter dem Verdichter erhielten eine deutlich höhere Federsteifigkeit. Das System wurde analytisch so ausgelegt, dass die vertikale Eigenfrequenz der Lagerung auf exakt drei Komma fünf Hertz sank. Das neue Frequenzverhältnis betrug fast sieben.
Die installierte Schwingungsisolierung erreichte einen rechnerischen Wirkungsgrad von über achtundneunzig Prozent. Nach dem Umbau der gesamten Lagerungspunkte reduzierte sich der Schalldruckpegel im betroffenen Büro auf unauffällige achtundzwanzig Dezibel.
Die mechanische Wechselspannung an den starren Rohranschlüssen fiel zeitgleich auf ein absolutes Minimum ab. Die zusätzliche Installation von hochflexiblen Edelstahlkompensatoren verhinderte zudem den akustischen Körperschallkurzschluss über die langen Leitungswege. Die Anlage läuft seit diesem Umbau völlig störungsfrei.
Was müssen Sie in der frühen Planung beachten, damit nicht später eine Kältemaschine vibriert?
Die professionelle Schwingungsisolierung ist auf keinen Fall ein nachgelagerter Prozessschritt in der Bauphase. Sie muss zwingend in der sehr frühen Planungsphase der Haustechnik intensiv berücksichtigt werden. Die Bauakustik und die komplexe Anlagentechnik interagieren in jedem Projekt direkt miteinander.
Prüfen Sie als Planer frühzeitig die dynamischen Spezifikationen der jeweiligen Anlagenhersteller. Die reine Angabe des statischen Gewichts reicht für eine fundierte Auslegung der Isolatoren niemals aus. Sie benötigen für Ihre Berechnung zwingend die exakten Drehzahlen aller rotierenden Komponenten.
Berücksichtigen Sie bei der Auslegung stets die Statik des vorgesehenen Aufstellortes. Eine sehr weiche Stahldachkonstruktion verlangt nach einer völlig anderen Dämpfungsstrategie als ein massives Betonfundament tief im Keller. Die Unterkonstruktion darf durch die minimalen Restschwingungen der Anlage keinesfalls zur Resonanz angeregt werden.
Nutzen Sie konsequent die fundierte Expertise von Fachbetrieben wie der STS Schwingungstechnik Schuster GmbH, um teure spätere Nachrüstungen sicher zu vermeiden. Eine nachträgliche Anhebung einer tonnenschweren Kälteanlage zur Modifikation der Dämpfer auf dem Dach ist extrem kostenintensiv und birgt hohe finanzielle Risiken.
Achten Sie penibel auf die durchgängige elastische Entkopplung aller angebundenen Peripheriegeräte. Eine perfekt isolierte Kälteanlage verliert ihren kompletten akustischen Nutzen, wenn die angedockten Pumpengruppen weiterhin starr mit der festen Bodenplatte verschraubt sind. Jeder einzelne Kontaktpunkt zum Baukörper muss dauerhaft elastisch ausgeführt sein.
